淺析顆粒機(jī)環(huán)模?？捉Y(jié)構(gòu)及減壓孔過(guò)大的影響

【環(huán)模 新聞資訊】顆粒機(jī)環(huán)模影響成型顆粒質(zhì)量的因素多為環(huán)模壓縮比、環(huán)?？讖?、?？坠鉂嵍?、減壓孔的直徑和深度，以及生產(chǎn)過(guò)程的維護(hù)使用狀況等。

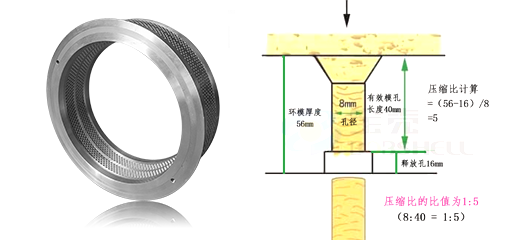

顆粒機(jī)環(huán)模?？捉Y(jié)構(gòu)

在環(huán)模上開(kāi)有相互間隔的多排成型通孔，通孔由導(dǎo)料錐孔（喇叭孔）、成型直孔、減壓孔（釋放孔）三部分構(gòu)成。導(dǎo)料錐孔呈喇叭狀，使原料更容易進(jìn)入成型直孔，防止原料堆積在環(huán)模內(nèi)壁造成悶車(chē)，減壓孔的作用是使已經(jīng)擠壓成型的顆粒更容易脫模出料。

環(huán)模模孔壓縮比對(duì)造粒的影響

關(guān)于環(huán)模?？讐嚎s比，我們可以參考之前介紹過(guò)的文章：

解讀顆粒機(jī)環(huán)模壓縮比，生產(chǎn)顆粒必須懂！

由于成型直孔是制粒的重要結(jié)構(gòu)，當(dāng)直孔孔徑不變而延長(zhǎng)其長(zhǎng)度時(shí)，壓縮比變大，原料被擠壓進(jìn)直孔后保壓時(shí)間也將變長(zhǎng)，壓制出的顆粒密度大，外觀光滑且不易破裂變形，但由于顆粒保壓時(shí)間長(zhǎng)，會(huì)引起成型機(jī)生產(chǎn)效率下降，甚至堵塞模孔導(dǎo)致堵料無(wú)法造粒，增加生產(chǎn)成本。

而環(huán)模壓縮比小，原料在?？變?nèi)的擠壓時(shí)間短，易于擠壓，生產(chǎn)效率高，電耗低，但生產(chǎn)出來(lái)的顆粒質(zhì)量會(huì)降低，松散，容易造成含粉量高、顆粒長(zhǎng)、不均勻等質(zhì)量問(wèn)題。

環(huán)模壓縮比沒(méi)有固定的標(biāo)準(zhǔn)，與生產(chǎn)原料、模孔直徑、生產(chǎn)品種等因素有關(guān)。為了獲得最佳的造粒性能，達(dá)到最佳的產(chǎn)量和質(zhì)量，應(yīng)根據(jù)原料狀況與成型顆粒大小粒度的要求而定，選擇最佳模具壓縮比，并且在保證?？子行чL(zhǎng)度的前提下，增加了環(huán)模和減壓孔的厚度。



常見(jiàn)環(huán)模?？自O(shè)計(jì)

1、標(biāo)準(zhǔn)環(huán)模：所有?？椎挠行Ш穸认嗤?，無(wú)減壓孔。

2、標(biāo)準(zhǔn)減壓環(huán)模：所有?？椎挠行Ш穸认嗤?，但?？壮隽蟼?cè)擴(kuò)大1/4英寸深，主要目的是增加環(huán)模強(qiáng)度而不會(huì)使環(huán)模過(guò)厚。

3、標(biāo)準(zhǔn)變化減壓環(huán)模：初靠近環(huán)模外側(cè)的二至三行?？讛U(kuò)1/4英寸深外，其余?？锥枷嗤?/span>

4、交錯(cuò)減壓環(huán)模：靠環(huán)模最外側(cè)2或3行模孔出口端擴(kuò)大至1/2英寸深，緊臨的2或3行擴(kuò)1/4英寸深。

顆粒機(jī)環(huán)模減壓孔過(guò)大的影響

設(shè)計(jì)顆粒機(jī)環(huán)模減壓孔的原因是由于環(huán)模要承受很大的壓力，寶殼壓輥環(huán)模認(rèn)為要有一定的厚度作為保障，否則易產(chǎn)生爆裂。環(huán)模的厚度要比有效?？椎拈L(zhǎng)度長(zhǎng)，用環(huán)模厚度減去環(huán)模有效?？组L(zhǎng)度，就能得到減壓孔長(zhǎng)度。另外減壓孔直徑要比環(huán)?？讖酱?，否則它不起“壓”的作用，也就是無(wú)效孔。建議減壓孔直徑與有效孔直徑差控制在0.2-0.4mm。

減壓孔相比有效孔過(guò)大，會(huì)導(dǎo)致有的顆粒在減壓孔中被摔斷，又或成顆粒離開(kāi)環(huán)模時(shí)產(chǎn)生部分顆粒彎曲且一面呈現(xiàn)許多裂紋。另外小粒徑的環(huán)模可能會(huì)因減壓孔過(guò)長(zhǎng)，產(chǎn)生顆粒長(zhǎng)短不一的現(xiàn)象。
